Guia Completo sobre Bombas de Vácuo

Bombas de Vácuo: Princípios de Funcionamento, Diagnóstico de Falhas e Estratégias de Manutenção Industrial

Guia sobre bombas de vácuo. A eficiência dos processos industriais modernos depende intrinsecamente do desempenho de sistemas utilitários confiáveis. Entre esses sistemas, as bombas de vácuo desempenham um papel central em setores críticos, como a indústria farmacêutica, alimentícia, química, metalúrgica e de transformação de plásticos.

Quando uma bomba de vácuo opera fora das especificações nominais de pressão residual ou vazão, todo o fluxo produtivo é comprometido, gerando refugos, consumo excessivo de energia e paradas não programadas.

Este guia principal aborda os fundamentos operacionais das bombas de vácuo, as melhores práticas de monitoramento e os protocolos técnicos de intervenção para garantir a máxima disponibilidade operacional dos seus equipamentos.

Veja também nossos serviços de Manutenção de bombas de vácuo

O que é e Como Funciona uma Bomba de Vácuo Industrial?

Uma bomba de vácuo é um dispositivo mecânico projetado para remover moléculas de gás de um volume selado, criando um vácuo parcial ou de alta intensidade.

De uma maneira diferente dos compressores de ar tradicionais, que captam o ar à pressão atmosférica e o comprimem para uma pressão superior, a bomba de vácuo succiona o gás de um ambiente com pressão inferior à atmosférica e o expele para o meio externo.

Classificação do Vácuo Industrial (para sua aplicação)

A escolha e a manutenção do equipamento variam diretamente conforme a faixa de pressão exigida pelo processo:

• Baixo Vácuo (1013 mbar a 1 mbar): Utilizado em sistemas de fixação pneumática, termoformagem e transporte pneumático.
• Médio Vácuo (1 mbar a 10 ^-3 mbar): Aplicação comum em secagem a vácuo, destilação fracionada, embalagens da indústria alimentícia e desgaseificação.
• Alto e Ultra-Alto Vácuo (< 10^-3 mbar): Exigido na fabricação de semicondutores, revestimentos ópticos e pesquisa científica avançada.

Principais Tecnologias de Bombas de Vácuo

Compreender o princípio mecânico de cada tecnologia é indispensável para diagnosticar falhas e planejar a estocagem preventiva de peças de reposição.

1. Bombas de Vácuo de Palhetas Rotativas (Seladas a Óleo)

Trata-se de uma das tecnologias mais difundidas na indústria. Um rotor excentricamente montado gira dentro de um estator cilíndrico. As palhetas deslizam nas ranhuras do rotor sob ação da força centrífuga, criando câmaras de volume variável que captam, comprimem e expelem o gás.

• Função do Óleo: O fluido lubrificante não apenas reduz o atrito entre as palhetas e a carcaça, mas também atua como elemento de vedação hermética e meio de dissipação térmica.
• Ponto Crítico de Manutenção: O óleo é sujeito à contaminação por vapores do processo e degradação térmica. A ausência de trocas periódicas causa oxidação e perda de viscosidade, levando ao desgaste prematuro do conjunto rotativo.

2. Bombas de Vácuo de Anel Líquido

Projetadas para lidar com gases carregados de umidade, vapores condensáveis e pequenas partículas sólidas. O rotor com pás fixas gira excentricamente dentro de uma carcaça parcialmente preenchida com um líquido de selagem (geralmente água).

• Vantagem Operacional: Compressão praticamente isotérmica, ideal para ambientes de risco com gases inflamáveis ou reativos.
• Ponto Crítico de Manutenção: Cavitação provocada por variações na temperatura ou na pressão do líquido de selagem, além da incrustação mineral nas paredes internas da carcaça e do rotor.

3. Bombas de Vácuo a Seco (Dry Pumps / Garra / Parafuso)

Eliminam a necessidade de fluidos lubrificantes na câmara de compressão. São amplamente adotadas em processos que exigem alta pureza do gás expelido e contaminação zero no processo produtivo.

• Ponto Crítico de Manutenção: Tolerâncias mecânicas extremamente reduzidas. Exigem alinhamento micrométrico dos eixos e sincronização perfeita das engrenagens de distribuição.

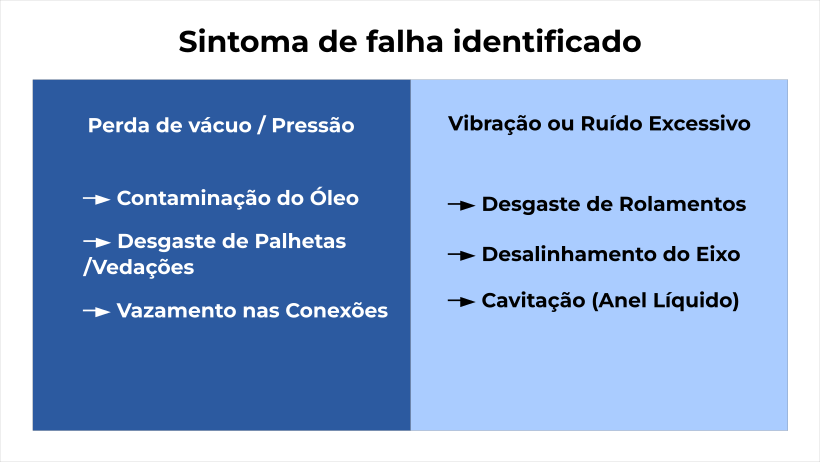

Sintomas Comuns de Falhas e Diagnóstico de Campo

A identificação precoce de anomalias operacionais previne quebras catastróficas. Abaixo estão os principais sintomas observados em campo e suas causas raiz.

1. Perda da Pressão Limite (Vácuo Insuficiente)

Quando a bomba não atinge a pressão residual especificada pelo fabricante, as causas mais frequentes incluem:

• Vazamentos no Sistema de Tubulação: Conexões, flanges ou mangueiras com perda de estanqueidade.
• Degradação do Óleo Lubrificante: Presença de água ou reagentes que alteram a pressão de vapor do fluido.
• Desgaste de Palhetas e Raspadores: Perda das folhas mecânicas nominais, permitindo a passagem do gás da zona de descarga de volta para a zona de sucção.

2. Superaquecimento do Equipamento

O aumento anormal da temperatura de operação reduz a viscosidade do óleo e acelera o desgaste das peças internas.

• Obstrução nos Trocadores de Calor / Radiadores: Acúmulo de sujeira ou incrustações externas e internas.
• Operação Fora da Faixa Recomendada: Trabalho prolongado em pressões de sucção elevadas sem o dimensionamento adequado da bomba.
• Falha na Válvula Termostática ou no Circuito de Refrigeração: Restrição do fluxo do fluido de arrefecimento.

3. Ruído Excessivo e Vibração Fora do Padrão

• Desgaste nos Rolamentos de Apoio: Folga axial ou radial acima dos limites de tolerância do do equipamento.
• Presença de Corpos Estranhos: Partículas sólidas aspiradas para dentro da câmara de compressão.
• Cavitação Interna: Ocorrência comum em bombas de anel líquido quando a pressão na sucção aproxima-se da pressão de vapor do fluido de selagem na temperatura de trabalho.

Plano de Manutenção Preventiva e Preditiva da Bomba de vácuo

Implementar uma rotina rigorosa de manutenção estende significativamente o tempo médio entre falhas (MTBF) e reduz o custo total de propriedade (TCO) dos equipamentos industriais.

Checklists Técnicos de Rotina

Inspeção Diária / Semanal:

• Verificação do nível e da coloração do óleo através do visor de inspeção.
• Inspeção visual de vazamentos de fluido lubrificante ou água de selagem.
• Monitoramento de ruídos atípicos e medição básica de temperatura de carcaça.

Inspeção Mensal / Trimestral:

• Substituição do filtro separador de névoa de óleo e do elemento do filtro de sucção.
• Análise físico-química do óleo lubrificante (viscosidade, acidez e índice de contaminação).
• Verificação do aperto dos parafusos de ancoragem e alinhamento do acoplamento flexível.

Testes de Vedação e Linha Pressurizada:

A realização de manutenções e testes de vácuo em linha pressurizada em São Paulo e demais polos industriais é essencial para validar a estanqueidade global de circuitos de vácuo antes do seu start-up operacional. A detecção de micro-vazamentos via espectrometria de massa por hélio ou estanqueidade por queda de pressão garante que a linha opere dentro das metas de eficiência energética.

Manutenção Corretiva e Processo de Overhaul

Quando o equipamento atinge o limite de vida útil de seus componentes internos ou sofre uma falha crítica, a simples troca do óleo e dos filtros não restabelece os parâmetros originais de fábrica. Nesses cenários, é necessária a intervenção técnica especializada para a execução do overhaul (reforma geral).

O processo de overhaul (recuperação completa) ocorre com os seguintes passos:

• Inspeção Técnica e Desmontagem
• Metrologia e Diagnóstico de Danos
• Usinagem e Restauração de Carcaças
• Substituição de Peças e Vedações
• Balanceamento e Testes em Bancada

Etapas de um Overhaul Completo:

1. Desmontagem e Limpeza Química: Remoção total de incrustações, vernizes de óleo oxidado e resíduos do processo através de ultrassom e desgordurantes industriais.
2. Metrologia e Diagnóstico de Danos: Medição do diâmetro interno da carcaça, excentricidade dos eixos, alinhamento dos planos e profundidade de ranhuras no estator.
3. Usinagem e Recuperação de Superfícies: Mandrilhamento de carcaças, retífica de tampas laterais e embuchamento de alojamentos de rolamentos.
4. Substituição do Kit de Vedação e Peças de Desgaste: Troca integral de palhetas, retentores de fluorcarboneto (Viton), O-rings, rolamentos de precisão e gaxetas.
5. Balanceamento Dinâmico: Garantia de rotação suave e isenta de vibração residual para o rotor e componentes acoplados.
6. Testes de Bancada e Emissão de Certificado: Teste de pressão limite (vácuo final), curva de bombeamento, consumo de corrente do motor e medição de estanqueidade.

Para empresas que buscam alta disponibilidade sem comprometer o orçamento operacional, contar com um suporte especializado em manutenção de bomba de vácuo assegura a restauração das especificações do fabricante com rapidez e rigor metrológico.

Vantagens de Manter um Estoque de Peças de Reposição Críticas

Paradas de emergência em linhas de produção automatizadas podem custar milhares de reais por hora. Ter à disposição um kit básico de sobressalentes reduz drasticamente o MTTR (Tempo Médio para Reparo).

Peças Indispensáveis no Estoque de Almoxarifado:

• Jogo de Palhetas: Fabricadas em grafite ou resina epóxi reforçada com fibra de vidro, específicas para suportar a atrito contínuo.
• Kit de Vedações (Gaskets & O-rings): Previne vazamentos externos e a perda de vácuo interno.
• Filtros Separadores de Névoa: Responsáveis por reter o óleo e emitir ar limpo para o ambiente de trabalho.
• Válvulas de Retenção e Esferas de Entrada: Evitam o retorno do óleo para a câmara de processo quando a bomba é desligada sob vácuo.

Soluções Especializadas EngMaker: Excelência em Equipamentos Rotativos

A EngMaker é referência nacional na prestação de serviços de reparação de bomba de vácuo, compressores de parafuso e sopradores rotativos do tipo Roots. Com sede estratégica em Hortolândia (Região Metropolitana de Campinas – SP), a empresa oferece suporte técnico integrado para indústrias de todo o país.

Seja para contratação de manutenção em bomba de vácuo em plantas industriais do interior de São Paulo, atendimento emergencial em grandes centros urbanos ou projetos de manutenção em bombas de vácuo Campinas e região metropolitana, a infraestrutura técnica da EngMaker assegura precisão mecânica, agilidade na entrega e substituição de componentes por peças de alta durabilidade.

Sua infraestrutura de manutenção e usinágem com laboratórios de metrologia e ensaio calibradas garantem que cada equipamento reformado retorne ao cliente operando nas mesmas faixas de vazão e vácuo final exigidas nas especificações originais dos fabricantes mundiais.

Tabela Comparativa de Problemas, Causas e Soluções em Bombas de Vácuo

A tabela abaixo resume os cenários operacionais mais frequentes em plantas industriais, servindo como guia rápido para equipes de manutenção e instrumentação.

Boas Práticas para Prolongar a Vida Útil da Sua Bomba de Vácuo

1. Instalação de Proteção na Sucção: Utilize filtros de sucção adequados ao tipo de contaminante presente no processo (pó, líquido ou névoa ácida).
2. Operação do Gas Ballast (Válvula de Purga de Gás): Acione o gas ballast periodicamente para expelir vapores de água retidos no óleo sem comprometer o nível de vácuo da operação.
3. Controle Rigoroso do Fluido Lubrificante: Utilize exclusivamente óleos sintéticos ou minerais desenvolvidos especificamente para bombas de vácuo, considerando a pressão de vapor do fluido.
4. Parcerias Técnicas Qualificadas: Mantenha contratos de suporte com empresas especializadas que ofereçam bancada de ensaio, peças com garantia e mão de obra qualificada em engenharia mecânica de precisão.

Ao consolidar essas práticas em sua rotina fabril, sua empresa garante maior continuidade operacional, eficiência energética e segurança aos colaboradores.

Quais os principais fabricantes de bombas de vácuo?

Os principais fabricantes mundiais de bombas de vácuo destacam-se pela robustez técnica e presença consolidada na indústria. Cada marca atende a diferentes exigências de vácuo (baixo, médio, alto ou seco) e conta com linhas de produtos consolidadas no mercado global e brasileiro.

Precisando de um conserto de bomba de vácuo? Chame a EngMaker.

Abaixo está a tabela com os fabricantes líderes do setor, suas tecnologias predominantes e os modelos mais utilizados na indústria:

Visão Geral sobre a Escolha de Modelos

• Sistemas de Uso Geral e Embalagem (Médio Vácuo): A linha Busch R5 e a série Leybold SOGEVAC são os padrões de mercado para bombas de palhetas lubrificadas a óleo devido à facilidade de manutenção e alta confiabilidade.
• Processos Livres de Óleo (Vácuo a Seco): Modelos como a Busch Cobra ou Edwards GXS utilizam tecnologia de duplo parafuso para evitar a contaminação do processo pelo fluido lubrificante.
• Processos Pesados e Úmidos: As bombas de anel líquido das linhas Nash ou Busch Dolphin dominam setores industriais onde há sucção de condensados ou vapores agressivos.

Dimensionamento de sistemas de vácuo

O dimensionamento de sistemas de vácuo é uma etapa essencial para garantir desempenho, segurança e eficiência energética em processos industriais.

Um sistema inadequado pode provocar níveis de vácuo insuficientes, tempos de evacuação elevados, consumo excessivo de energia e desgaste prematuro dos equipamentos. Por isso, o projeto deve considerar as características específicas da aplicação, desde o volume a ser evacuado até o nível de pressão requerido.

Principais parâmetros de projeto

Entre os fatores mais importantes estão o volume das câmaras, a quantidade e o tipo de vazamentos, a pressão inicial e final, a temperatura de operação e a presença de gases, vapores ou partículas.

Também é necessário avaliar a condutância das tubulações, pois linhas estreitas, longas ou com muitas curvas podem limitar significativamente o fluxo. A velocidade nominal da bomba, isoladamente, não determina o desempenho real do conjunto; a capacidade efetiva deve ser analisada no ponto de operação.
Consulte sempre um especialista ou busque orientação profissional antes de considerar a compra.

Seleção de bombas de vácuo e componentes

A escolha da bomba deve estar alinhada ao nível de vácuo e à natureza do processo.

Bombas de palhetas rotativas, de parafuso, de anel líquido e sistemas de ejetores apresentam características distintas quanto à resistência a contaminantes, manutenção e consumo.

Filtros, válvulas, separadores, sensores e dispositivos de proteção também precisam ser especificados corretamente. Quando há vapores condensáveis ou partículas, medidas de pré-filtragem e tratamento tornam-se indispensáveis.

Validação sistemas de vácuo

Após a instalação, testes de estanqueidade, medições de pressão e avaliações do tempo de evacuação permitem confirmar os cálculos realizados.

O monitoramento periódico ajuda a identificar vazamentos, obstruções e perdas de desempenho antes que afetem a produção.

Dessa forma, um dimensionamento bem fundamentado, acompanhado de manutenção preventiva e controle operacional, contribui para maior confiabilidade, menor custo total e vida útil prolongada do sistema.

Quais são as bombas de vácuo industriais?

As bombas de vácuo industriais são equipamentos projetados para remover ar, gases e vapores de um ambiente fechado, criando um vácuo parcial ou elevado necessário para processos fabris. Elas são classificadas principalmente pelo mecanismo de funcionamento e se utilizam ou não fluido lubrificante/vedante na câmara de compressão.

1. Principais Tipos de Bombas de Vácuo Industriais

1. Bombas de Palhetas Rotativas (Seladas a Óleo)

É o tipo mais comum na indústria de médio e alto vácuo. Um rotor excêntrico com palhetas desliza na carcaça. O óleo atua como lubrificante, vedante e meio de arrefecimento.

• Características: Atingem altos níveis de vácuo final com tamanho compacto.
• Aplicações: Embalamento a vácuo (alimentos), termoformagem de plásticos, desgaseificação de resinas e liofilização.

2. Bombas de Anel Líquido

Utilizam um rotor com pás fixas e um líquido de selagem (geralmente água) que forma um anel dentro da carcaça pela força centrífuga, criando as câmaras de compressão.

• Características: Ideais para sucção de gases úmidos, vapores condensáveis ou pequenas partículas sem risco de quebra. A compressão é praticamente isotérmica (sem grande geração de calor).
• Aplicações: Indústria de papel e celulose, usinas de açúcar e etanol, processos químicos e mineração.

3. Bombas a Seco (Dry Vacuum Pumps)

Não utilizam nenhum tipo de fluido lubrificante ou selante dentro da câmara de compressão. Entre os principais designs estão:

• Parafuso a Seco (Screw): Dois parafusos sem contato rodam em direções opostas para deslocar o gás.
• Garras (Claw): Dois rotores em formato de garra sincronizados por engrenagens externas.
• Scroll a Seco: Espirais entrelaçadas que comprimem o gás progressivamente.
• Características: Contaminação zero do processo, baixa necessidade de descarte de resíduos ecológicos e alta eficiência energética.
• Aplicações: Indústria farmacêutica, fabricação de semicondutores, processos químicos agressivos e laboratórios.

4. Bombas de Palhetas a Seco

Semelhantes às bombas de palhetas lubrificadas, mas utilizam palhetas de grafite alto-lubrificante e operam totalmente isentas de óleo.

• Características: Baixa manutenção e ar de exaustão limpo, porém atingem níveis de vácuo mais modestos (baixo vácuo).
• Aplicações: Gráficas (manuseio de papel), manipulação de peças por ventosas, automação e mesas CNC de marcenaria.

5. Boos de Vácuo (Sopradores do Tipo Roots)

Não trabalham sozinhas para criar vácuo a partir da pressão atmosférica. São instaladas em série com uma bomba primária (palhetas ou parafuso) para multiplicar a velocidade de bombeamento e alcançar pressões muito menores.

• Aplicações: Sistemas de alto vácuo industrial, tratamento térmico de metais e secagem de transformadores.

2. Resumo de Seleção por Faixa de Vácuo

3. Principais Fabricantes do Mercado Industrial

• Busch: Líder em palhetas a óleo (Linha R5), garras (Mink) e parafuso (Cobra).
• Leybold / Edwards: Fortes em processos químicos, farmacêuticos, P&D e secos industriais.
• Nash (Gardner Denver): Referência mundial em bombas de anel líquido para indústria pesada.
• Becker: Destaque na tecnologia de palhetas a seco para automação e gráficas.
• Pfeiffer Vacuum: Especialista em alto e ultra-alto vácuo técnico.
